拖鏈電纜內部結構

市場上的拖鏈電纜種類繁多，即使同樣的規格同樣的制造材料，卻也有著不同的質量差異。6e6拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

如何判斷拖鏈電纜質量的好壞呢？關鍵要看拖鏈電纜的內部結構。6e6拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜的內部結構分為兩種：分層絞合和分束絞合。6e6拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

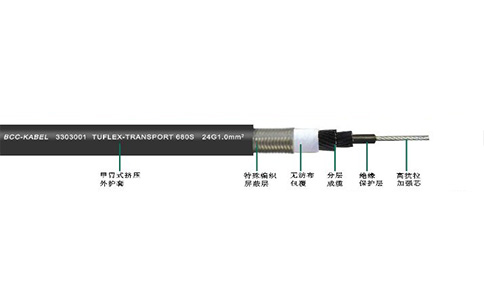

分層電纜：電纜芯線大多主要圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，它的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張，彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。6e6拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

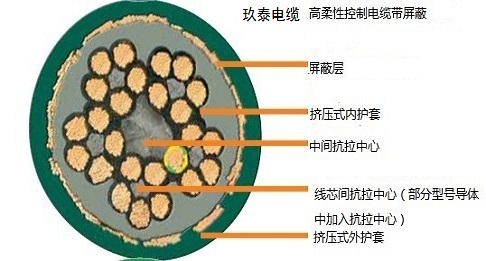

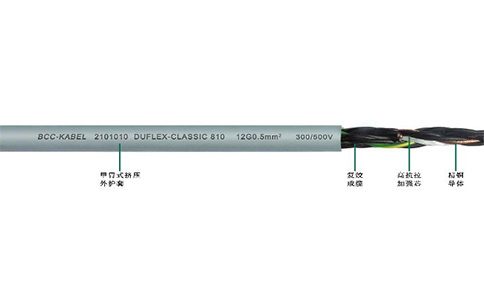

分束絞合：首先電纜的芯線單獨絞合成束，然后將已經絞合成束的電纜圍繞一個抗拉材料做成的中心絞合成束，由于多重成束工藝，在電纜內部，芯線多次改變電纜的彎曲內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此保持平衡，使得電纜的內部結構有可靠的穩定性，拖鏈電纜在承受的彎曲應力時能保持穩定。這種電纜的優點是循環次數大，使用時限長。6e6拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

因此，同是拖鏈電纜，他們的結構未必相同，生產技術未必相同，這樣它們的彎曲半徑及耐彎曲次數也未必相同，選擇拖鏈電纜時注重電纜的內部結構尤為重要。6e6拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• Q

  拖鏈電纜用什么做絕緣？

  A

  拖鏈電纜的絕緣材料沒有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。

• Q

  通過電纜的拖鏈彎曲次數能夠判別拖鏈電纜好壞嗎？

  A

  需要分情況，具體問題具體分析。同一廠家生產的拖鏈電纜，通過電纜的拖鏈彎曲次數或許能夠判別拖鏈電纜好壞。但不同廠家生產的拖鏈電纜就不好判斷了，電纜的拖鏈彎曲測試是動態的環境下進行，若要將不同品牌高柔性電纜的拖鏈彎曲次數進行比較，須構建相同的測試環境。
