拖鏈電纜由哪些部分組成

文章出處：www.4d520.com 作者：BCC 時間：2019-03-15 14:52:58 瀏覽量：返回上一頁

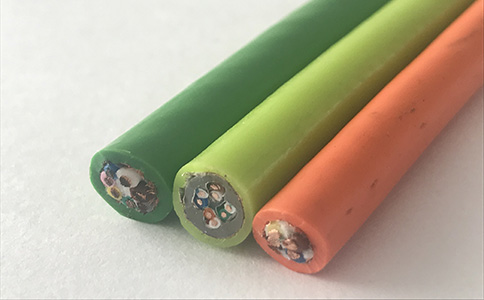

對于作連續往復運動的拖鏈電纜來說，拖鏈電纜的組成結構的標準對電纜的使用壽命有很大影響。

拖鏈電纜的組成部分主要包括以下7個方面：

1.抗拉中心

在電纜的中心，根據芯線數量以及每根芯線交叉區域的空間，盡可能的有一個真正的中心線填充(而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充)這種方法能有效的保護絞線結構，防止絞線游離到電纜的中心區域。

2.導體結構

拖鏈電纜應該選擇最具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的最佳直徑，長度和節向的屏蔽組合，它有最佳的抗拉能力。

3.芯線絕緣

拖鏈電纜內的絕緣材料不能彼此粘滯，而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC、PE、TPE材料才能用于拖鏈，數百萬米電纜的應用過程中證實他的可靠性。

4.絞線

絞線結構必須以最佳的絞合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。

5.內護套

甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。

6.屏蔽

用優化的編織角度將屏蔽層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。

7.外護套

由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的，但也要有支撐功能，當然應該是高壓成型的。

拖鏈電纜的組成部分決定了拖鏈電纜的設計標準，也決定了拖鏈電纜的柔軟性，因此拖鏈電纜并不是非常的柔軟而是具有一定的硬度。

Q
高柔線就是指高度柔軟的電纜嗎？

A
高柔線不是高度柔軟的電纜。顧名思義，人們往往會認為高柔性就是特別軟，并且越軟越好，因此，一些廠商正是利用了這一點，用超高柔軟度的普通電纜來冒充拖鏈電纜。高柔線的“柔”真正的意義是柔韌而非柔軟。
Q
普通電纜RVVP能不能上電纜拖鏈？

A
嚴格來說，RVVP是不能上電纜拖鏈的。普通電纜RVVP是用于固定敷設的軟電纜，雖可偶爾移動使用，但不適用于頻繁來回往復彎曲的運動場合。
