雙絞屏蔽拖鏈電纜

文章出處：www.4d520.com 作者：BCC 時間：2019-09-17 14:05:53 瀏覽量：返回上一頁

產品名稱：
雙絞屏蔽拖鏈電纜
產品類型：拖鏈電纜
產品型號：
發布時間：2019-09-17 14:05:53

立即咨詢電話咨詢:18001363593

雙絞屏蔽拖鏈電纜技術參數

雙絞屏蔽拖鏈電纜適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動正反安裝，特別是工業使用環境下的頻繁彎曲場合，如木工機械、機床加工設備、物流傳送系統、起重機場合等。對絞節距短，抗串音特性，適合用于高速信號回線的配置。

雙絞屏蔽拖鏈電纜一般應用于數據傳輸信號要求較高的場合，對絞線TRVVSP屬于雙絞屏蔽拖鏈電纜，是國內拖鏈電纜中較為常見的具有對絞結構并帶屏蔽的拖鏈電纜型號。

雙絞屏蔽拖鏈電纜特性

用于拖鏈的高柔性電纜，是用于拖鏈的理想電纜。
采用雙絞屏蔽電纜結構設計，雙絞差分長距離傳輸信號低衰減、抗干擾以及抗串音性能高。
由于特殊的電纜結構，這種電纜最大的特點就是具有良好的柔韌性。耐彎曲、耐折、耐磨、耐油，用于連續往復運動下的移動使用。
雙絞結構可有效防止相鄰線對間的串音，銅網編織屏蔽也可有效防止來自內部和外部的干擾，使數據傳輸更加安全可靠。

雙絞屏蔽拖鏈電纜應用領域

廣泛應用于數控機床，立車，玻璃機械，木工機械，機器人機械手，切割機，雕刻機，門窗機械等多種自動化機械設備。

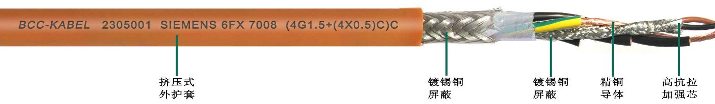

雙絞屏蔽拖鏈電纜組成結構

導體：精細無氧裸銅絲，多股絞合，符合VDE0295/IEC Class5或Class6標準
絕緣：高強度進口PE材料或改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
填充：多股麻繩填充（不同型號有所差別）；
內護套：高強度特種復合護套專用材料（不同型號有所差別）
屏蔽：芯線絞合成對，每對電纜鋁箔包覆，銅網編織屏蔽，編織密度≥70%或85%以上（不同型號有所差別）
外護套：高強度低粘性特種PVC復合材料
護套顏色：灰色，黑色，橙色，綠色（可根據客戶要求定制其他顏色）

雙絞屏蔽拖鏈電纜技術參數：

工作電壓：Uo/U 300/300V或300/500V

測試電壓：3000V

彎曲半徑：固定安裝：5x電纜外徑；移動安裝：7.5x電纜外徑

使用溫度：固定安裝：–5° C to 70° C；移動安裝：–5° C to 70° C

Q
高柔性拖鏈電纜越軟越好嗎？

A
高柔性拖鏈電纜并不是越軟越好。雖然柔軟性對于拖鏈電纜在拖鏈系統中的順暢運行有一定的作用，可以減少?gòu)澢鷳?yīng)力，但是“軟”的釋義是物體結構疏松，受力后易變形（跟“硬”相對）。如果過于柔軟，可能會帶來一些問題。比如，可能會導致電纜的抗拉伸強度和抗擠壓能力下降，在一些復雜的應用環境中容易受損。
Q
通過導體銅絲粗細能夠判別拖鏈電纜好壞嗎？

A
可以肯定的說，不能。導體銅絲的粗細對電纜柔韌性有一定影響，拖鏈電纜的好與壞不是由導體銅絲粗細決定。例如：有些不良廠家可能會使用較細的低質銅絲來誤導消費者，而實際上電纜的其他方面質量很差；有些高質量的拖鏈電纜可能通過優化設計和材料，在銅絲粗細不是特別突出的情況下，依然能表現出優異的性能。
